GPS接收机射频前端电路原理与设计
文章来源: 电子技术应用 文章作者: 高洪民 费元春 发布时间: 2006-06-12   字体: [ ]

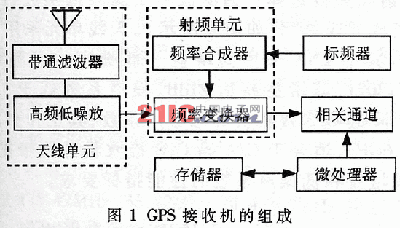

  利用GPS卫星实现导航定位时,用户接收机的主要任务是提取卫星信号中的伪随机噪声码和数据码,以进一步解算得到接收机载体的位置、速度和时间(PVT)等导航信息。因此,GPS接收机是至关重要的用户设备。目前实际应用的GPS接收机电路一般由天线单元、射频单元、通信单元和解算单元等四部分组成,如图1所示。本文在分析GPS卫星信号组成的基础上,给出了射频前端GP2010的原理及应用。



  1 GPS卫星信号的组成

  GPS卫星信号采用典型的码分多址(CDMA)调制技术进行合成(如图2所示),其完整信号主要包括载波、伪随机码和数据码等三种分量。信号载波处于L波段,两载波的中心频率分别记作L1和L2。卫星信号参考时钟频率f0为10.23MHz,信号载波L1的中心频率为f0的154倍频,即:

  fL1=154×f0=1575.42MHz (1)

  其波长λ1=19.03cm;信号载波L2的中心频率为f0的120倍频,即:

  fL2=120×f0=1227.60MHz (2)

  其波长λ2=24.42cm。两载波的频率差为347.82MHz,大约是L2的28.3%,这样选择载波频率便于测得或消除导航信号从GPS卫星传播至接收机时由于电离层效应而引起的传播延迟误差。伪随机噪声码(PRN)即测距码主要有精测距码(P码)和粗测距码(C/A码)两种。其中P码的码率为10.23MHz、C/A码的码率为1.023MHz。数据码是GPS卫星以二进制形式发送给用户接收机的导航定位数据,又叫导航电文或D码,它主要包括卫星历、卫星钟校正、电离层延迟校正、工作状态信息、C/A码转换到捕获P码的信息和全部卫星的概略星历;总电文由1500位组成,分为5个子帧,每个子帧在6s内发射10个字,每个字30位,共计300位,因此数据码的波特率为50bps。


推荐文章
·基于uClinux的GPSOne/GPS双定位
·航天GPS接收机的低噪声放大器设
·基于MAX2742型电路的GPS接收机设



共7页: 上一页 1 [2] [3] [4] [5] [6] [7] 下一页
