GPS接收机射频前端电路原理与设计
文章来源: 电子技术应用 文章作者: 高洪民 费元春 发布时间: 2006-06-12   字体: [ ]

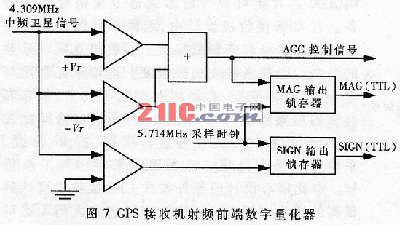

  为配合通道单元和解算单元完成导航信号的数据提取及信号处理,在5.714MHz采样时钟控制下,GP2010的片内集成数字量化器可实现对4.309MHz的中频卫星信号进行数字量化,从而为通道单元相关器提供TTL电平的2位量化输出,即1.405MHz的二进制符号及量值数字信息,如图7所示。为了得到平稳的中频卫星信号及采样数字输出,该模块同时产生AGC控制信号用于稳定第三级变频(如图5(b)所示)时所产生的中频信号幅度。

  总之,GP2000芯片组是Zarlink半导体公司为设计GPS接收机而推出的一系列集成电路,采用GP2000芯片组可设计出多通道卫星信号接收设备。在GPS接收机设计中,天线单元的设计着重考虑频段选择和高频低噪放对接收机总噪声系数的影响,以提高接收机灵敏度;射频单元利用频率合成、频率变换、自动增益控制等技术,依靠高品质的中频频率选择、镜频抑制和信道选择滤波器,对所接收的GPS信号进行变频、放大、滤波、采样等一系列处理,从而得到数字中频卫星信号。由此精心设计的超外差式GPS接收机可达到很高的接收灵敏度、频率选择性和较大的动态范围,并具有结构简单、体积小、重量轻、耗电省等优点。

--
原文链接: http://www.c114.net/technic/ZZHtml_20066/T200661213403015388-1.shtml


推荐文章
·基于uClinux的GPSOne/GPS双定位
·航天GPS接收机的低噪声放大器设
·基于MAX2742型电路的GPS接收机设


共7页: 上一页 [1] [2] [3] [4] [5] [6] 7 下一页
